國慶節造價工程師《案例分析》學習任務之每日一練(10.7)

　　【背景資料】

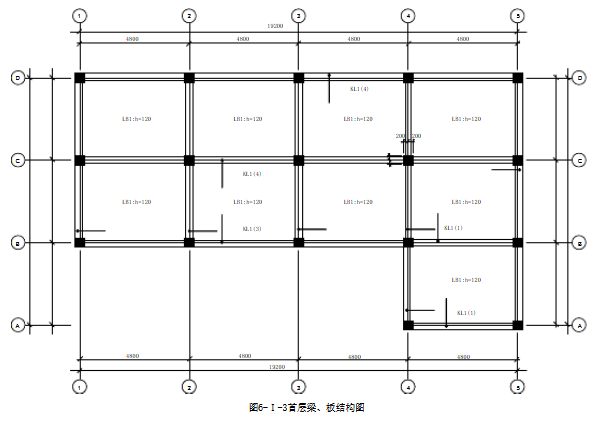

　　某鋼筋混凝土框架結構建筑，總層數三層，首層建筑平面圖、柱及基礎梁布置圖、框架梁結構圖、獨立柱基礎圖見圖6-Ⅰ-1、6-Ⅰ-2、6-Ⅰ-3、6-Ⅰ-4所示。首層板頂結構標高為3.6m，外墻為240mm厚空心磚填充墻，M7.5混合砂漿砌筑。M為2000mm×3000mm的塑鋼平開門;C為2400mm×1500mm的鋁合金推拉窗;窗臺高600mm。窗洞口上設鋼筋混凝土過梁，截面為240mm×180mm，過梁兩端各伸出洞邊250mm。梁、板、柱的混凝土均采用C30商品砼，墊層采用C10商品砼。水泥砂漿地面。內墻面20mm厚1:2.5水泥砂漿抹面。天棚吊頂為輕鋼龍骨礦棉板平面天棚，U型輕鋼龍骨中距為450mm×450mm，面層為礦棉吸聲板，吊頂?shù)拙嚯x地面2.8m。

　　問題：

　　1.依據《房屋建筑與裝飾工程計算規范》(GB500854-2013)的要求計算建筑物首層框架梁、填充墻、門窗、獨立基礎模板(17個)的工程量。將計算過程及結果填入答題紙相應位置。

　?、布俣艍|層工程量6.8 m3、獨立基礎28.83 m3、基礎梁11.95 m3、首層柱8.16 m3、現澆樓板16.37 m3 、天棚153.99㎡,依據《房屋建筑與裝飾工程計量規范》和《建設工程工程量清單計價規范》(GB50500-2013)編制砼墊層、獨立基礎、基礎梁、以及首層柱、框架梁、過梁、現澆樓板、填充墻、天棚、門窗的分部分項工程量清單，分部分項工程的統一編碼見表6-Ⅰ-1。

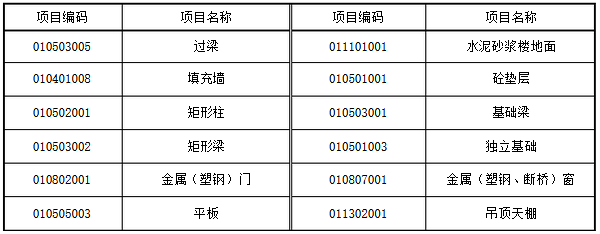

表6-Ⅰ-1 分部分項工程量清單項目的統一編碼

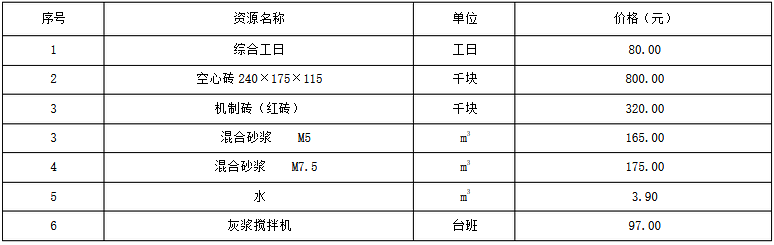

　　3.根據表6.Ⅰ.2空心磚墻定額消耗量、表6.Ⅰ.3各種資源市場價格和管理費、利潤及風險費率標準(管理費費率為人、材、機費用之和的12%，利潤及風險費率為人、材、機、管理費用之和的4.5%。)，編制填充墻的工程量清單綜合單價分析表，見表6.Ⅰ.5。

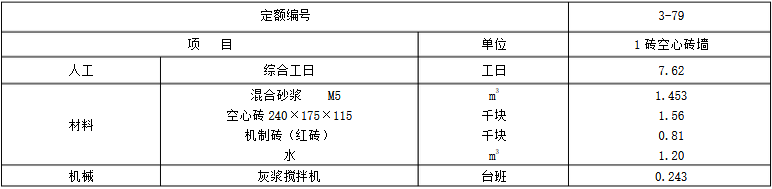

表6.Ⅰ.2 空心磚墻定額消耗量

工作內容：運鋪砂漿、砌磚包括窗臺虎頭磚、腰線、門窗套;安裝木磚、鐵件等。 單位：10m3

　　【參考答案】

　　問題1：

　　(1)框架梁：

　　0.3×0.6×(4.8-0.4)[A軸]

　　+0.3×0.6×(19.2-0.4×4)×3[BCD軸]

　　+0.3×0.6×(7.2-0.4×2)×3[①②③軸]

　　+0.3×0.6×(10.8-0.4×3)×2[④⑤軸]

　　=17.21m3

　　(2)填充墻：

　　扣過梁：0.24×0.18×(2.4+0.25×2)×10=1.25 m3

　　扣M：2×3×0.24=1.44 m3

　　扣C：2.4×1.5×0.24×10=8.64 m3

　　墻高：3.6+0.3-0.6=3.3m

　　墻長：(4.8-0.4)×8+(3.6-0.4)×6=54.4m

　　V=54.4×3.3×0.24-1.44[M]-8.64[C]-1.25[過梁]=31.75 m3

　　(3)門窗：

　　M：1樘或6㎡;

　　C：10樘或36㎡。

　　(4)17個獨立基礎模板：

　　(1.8×4×0.4+1×4×0.4)×17=76.16㎡

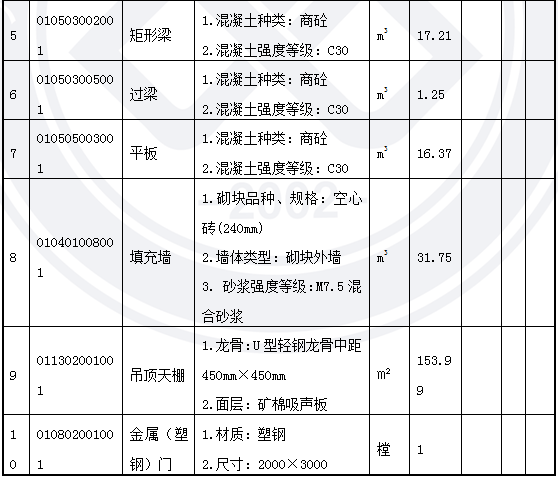

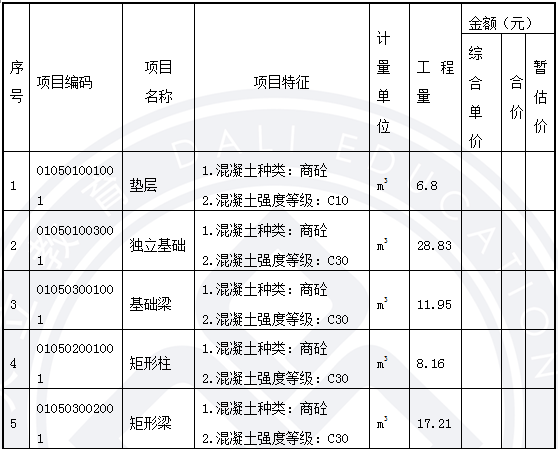

　　問題2：

　　問題3：

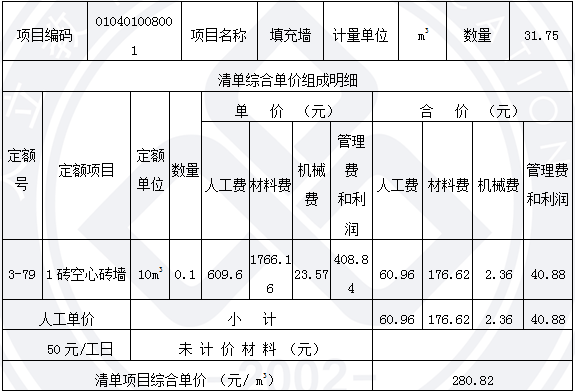

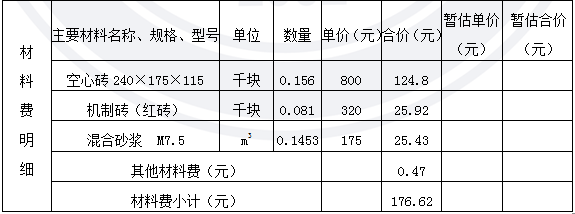

　　表6.Ⅰ.5 工程量清單綜合單價分析表

　　工程名稱： 某鋼筋混凝土框架結構工程 標段：

　　Ⅱ. 管道和設備工程

　　答案：1.

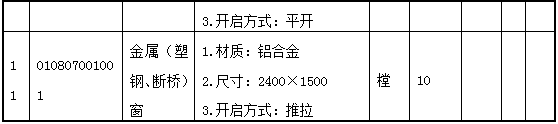

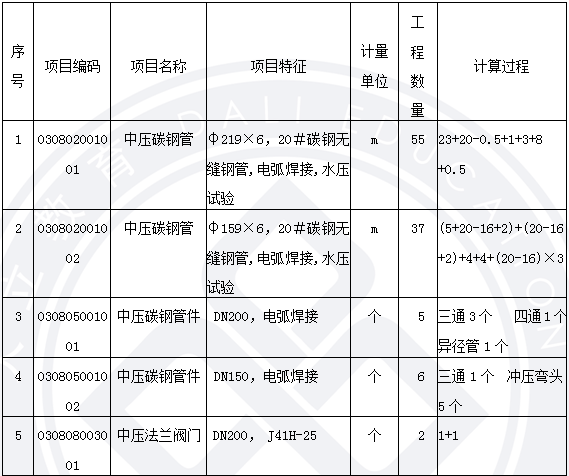

　　6.Ⅱ.2 分部分項工程量清單

　　2.

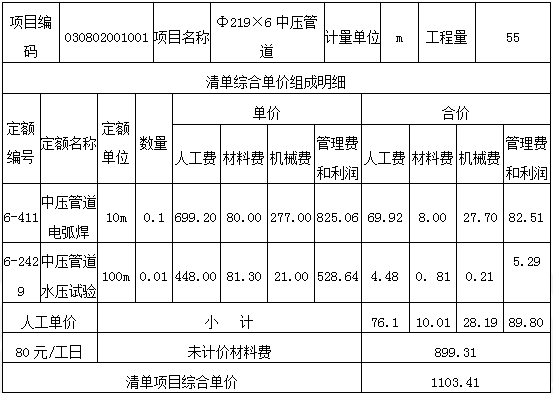

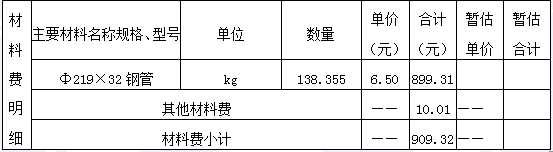

表6.Ⅱ.4 綜合單價分析表

　　III.電氣和自動化控制工程

　　1.電氣配管：

　　(4.5-1.6-0.2)+0.8+5+1.5+(4.5-1.4)×2+1.8+2.6+2.5+2.6×2+2.5×2+2.6×2

　　=38.5m

　　電氣配線：

　　(4.5-1.6-0.2)×2+0.8×2+5×3+1.5×3+(4.5-1.4)×7+1.8×4+2.6×2+(2.5+2.6+2.6+2.5+2.5+2.6)×3+2.6×2+(0.3+0.2)×2=112.70m

　　2

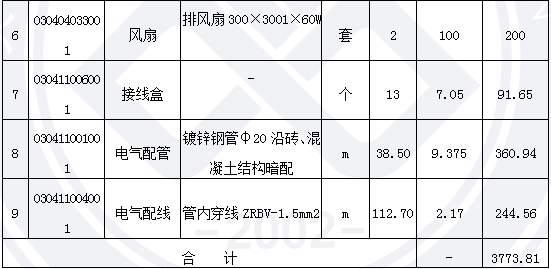

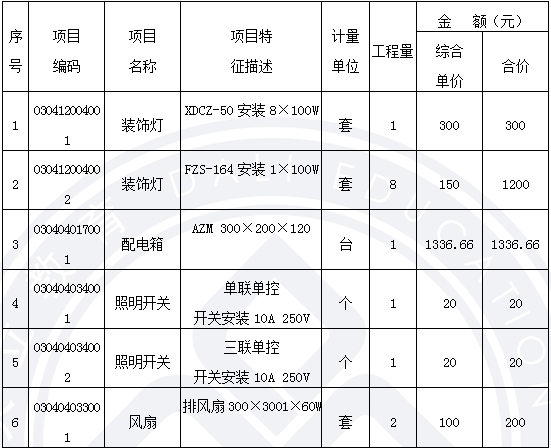

6.Ⅲ.3 分部分項工程量清單與計價表

　　3.

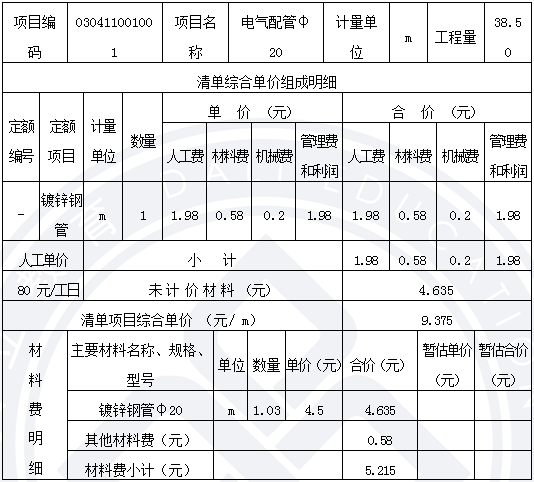

表6.Ⅲ.4 分部分項工程量清單綜合單價分析表
